Тепловые пушки

В статье приведен сравнительный анализ тепловых пушек основных брендов, представленных на российском рынке с пушками KERONA, показаны преимущества новых подходов к производству теплового оборудования компанией из Ю. Кореи.

Не секрет, что родоначальником и первым производителем тепловых пушек прямого нагрева являлась компания из США под названием «DESA International» (обанкротившаяся в 2009 году и проданная европейской компании венчурного капитала), выпускавшая в Северной Америке тепловые пушки под брендом Master. Некоторые недобросовестные продавцы до настоящего времени вводят покупателей в заблуждение, убеждая их в том, что пушки Master изготавливаются в США. Долгое время пушки под этой торговой маркой занимали лидирующие позиции на рынке теплового оборудования. Это происходило до тех пор, пока на международной арене производителей не появилась южнокорейская компания PASECO.

Южная Корея — одна из четырех Азиатских Драконов, как и Тайвань, Гонконг, Сингапур — успешно заимствовала формулу успеха послевоенной Японии: массированный импорт новейших зарубежных технологий, развитие экспортно- ориентированных производств, использование изначально недорогой, но образованной и добросовестной рабочей силы. Сегодня никто не сомневается в успехе многих южнокорейских брендов на мировом рынке, таких как, Samsung, LG, DAEWOO, KIA, HUNDAI и т.д. В один ряд с этими брендами мы бы поставили и компанию PASECO. До начала производства тепловых пушек (и в настоящее время) компания занималась изготовлением электрической и газовой бытовой техники для таких торговых марок, как Samsung и Whirlpool, то есть качество продукции компании PASECO соответствует самым высоким мировым стандартам.

Тепловые пушки данной компании, известные во многих странах под брендом KERONA, в настоящее время занимают большую часть рынка тепловых генераторов и инфракрасных обогревателей на жидком топливе. Это касается не только территории стран Таможенного Союза, но и США, Канады, Европейского Союза, стран ближнего Востока, центральной и южной Азии.

В чем же причина такого взрывного роста продаж пушек KERONA на мировом рынке? Ведь компания PASECO освоила производство тепловых пушек лишь в конце 1990-х годов, почти на 40 лет позже, чем компания DESA International. Попробуем сформулировать наше видение этого вопроса.

Во-первых, начав производство с «нуля», компания PASECO имела возможность проанализировать существующие на рынке модели тепловых пушек и обогревателей, выделить в них слабые стороны и попытаться изначально избавиться от этих недочетов в конструкции и технологии производства. Внедрить в производство новые технологии, а в конструкцию изделий новые конструктивные элементы.

Во-вторых, инженеры компании попытались внести свежие идеи в проектирование, дизайн и производство, чтобы на шаг опережать конкурентов уже со старта.

В-третьих, менеджмент компании изначально понимал, что без построения дилерской сети с четкой структурой и ясной ценовой политикой не удастся добиться успехов в мировой дистрибуции, где каждый участник процесса доставки тепловой пушки от завода до полки магазина считает свои деньги, тем более, во времена, сотрясающих один за другим мир финансовых кризисов.

Благодаря всем этим усилиям вместе взятым, сегодня бренд KERONA является хорошо известным на рынках многих стран, в том числе и нашей страны. Чтобы убедиться в этом, достаточно зайти в ближайший магазин формата DIY («Сделай Сам»), практически в любом городе России, от Калининграда до Южно-Сахалинска.

Хотя история тепловых пушек KERONA в России насчитывает всего около 8 лет, за это время проделан большой путь, можно сказать рывок, по завоеванию рынка РФ, Казахстана и Беларуси.

Далее остановимся подробнее на пунктах, описанных выше.

Большинство производителей, не оснащают по умолчанию свои тепловые пушки дополнительными опциями, пытаясь продавать их за отдельную плату и зарабатывать больше денег. С одной стороны их можно понять. Любой производитель существует, чтобы зарабатывать. С другой стороны, продавать отдельно, например, термостат по цене 10-15% стоимости всего изделия это грабеж. Ведь каждому здравомыслящему человеку ясно, что себестоимость этого изделия копеечная. К тому же эти дополнительные опции обычно поставляются под заказ, что неудобно и долго. В итоге покупатель вынужден довольствоваться минимальным набором функций. Это касается не только термостатов, но и светодиодного дисплея, отображающего температуру воздуха, коды ошибок и другую, необходимую пользователю информацию. Ведь когда на улице -30 градусов, очень некомфортно гадать, почему же остановилась пушка, то ли просто засорился топливный фильтр, то ли случилось что-то серьезнее. Из рисунка, представленного ниже (рис.1), можно понять, что представляют собой платы управления некоторых, не самых дешевых пушек именитых брендов.

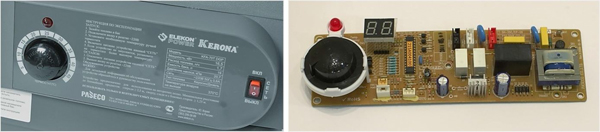

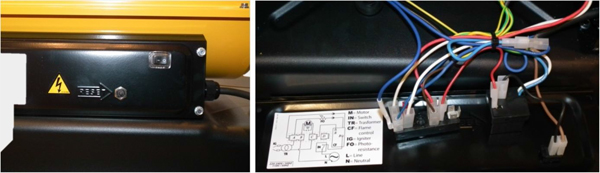

Также, отсутствие электронной платы управления не позволяет сделать управление работой пушки более гибким. Например, в пушках KERONA высоковольтный трансформатор, вырабатывающий искру для поджига топлива в камере сгорания работает около 15-20 секунд после запуска, ровно до того момента, пока электроника с помощью фотоэлектронного датчика не «увидит», что огонь в камере сгорания разгорелся и подавать искру туда больше не требуется (рис.2).

Не имея такой возможности при отсутствии микропроцессорного управления, многие производители подключают высоковольтный трансформатор напрямую к сетевым проводам 220 Вольт и он работает с момента включения и до момента выключения пушки, т.е. не отключается после того, как топливо в камере сгорания уже подожжено и присутствие искры не требуется. При этом, как вы сами понимаете, срок службы трансформатора сокращается, так как он быстрее выработает свой ресурс. Другими словами, упрощение и удешевление конструкции тепловой пушки в плане электронной начинки приводит к сокращению срока ее безотказной работы.

Но ведь с этим можно и смириться ради экономии денег, возразите вы. Конечно, если данные пушки стоили бы гораздо дешевле своих более продвинутых южнокорейских собратьев под маркой KERONA, но это совсем не так!

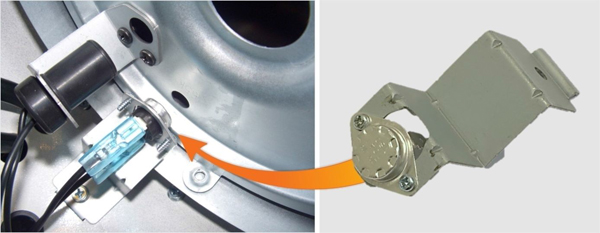

Что касается безопасности работы, то тепловая пушка на жидком топливе требует к себе особого отношения. Ведь керосин и дизельное топливо являются пожароопасными жидкостями, и неисправность в системе безопасности пушки может привести к пожару. Чем больше электронных датчиков следят за рабочими параметрами изделия, тем безопаснее становится изделие в целом. Некоторые производители экономят на этих, казалось бы, копеечных деталях в ущерб безопасности (рис.3). Например, отсутствие в тепловой пушке датчика перегрева камеры сгорания грозит следующими неприятностями ее владельцу. Тепловые пушки часто используются для быстрого и эффективного нагрева бетонных стен либо металлических конструкций на открытом воздухе (например, перед покраской или после оштукатуривания). Если придвинуть выходное сопло тепловой пушки очень близко к нагреваемой конструкции, то часть тепла будет отражаться от преграды и поступать противотоком обратно в камеру сгорания. К таким же последствиям может привести работа тепловых пушек на открытом воздухе в очень ветреную погоду - сильный встречный ветер может «побороть» воздушный поток от встроенного в пушку вентилятора и перенаправить часть очень горячего воздуха обратно в пушку.

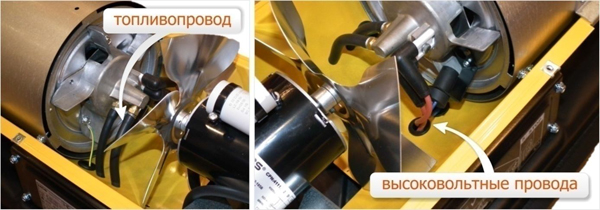

Данная ситуация очень опасна, так как позади камеры сгорания находятся незащищенные от высокой температуры топливные шланги и электрические провода. При их оплавлении возможен разлив дизельного топлива, его возгорание и полное уничтожение не только самой тепловой пушки, но и имущества вокруг нее, а также короткое замыкание электрических проводов и выхода из строя изделия. Датчик перегрева, установленный позади камеры сгорания, не допустит такого развития событий, он остановит пушку при возрастании температуры свыше 90 градусов и спасет ее от поломки, а также не даст возникнуть пожароопасной ситуации (рис.4). Стоимость данного датчика несопоставима со стоимостью изделия и не совсем ясно, чем руководствуются некоторые, довольно именитые производители, экономя на установке датчика перегрева.

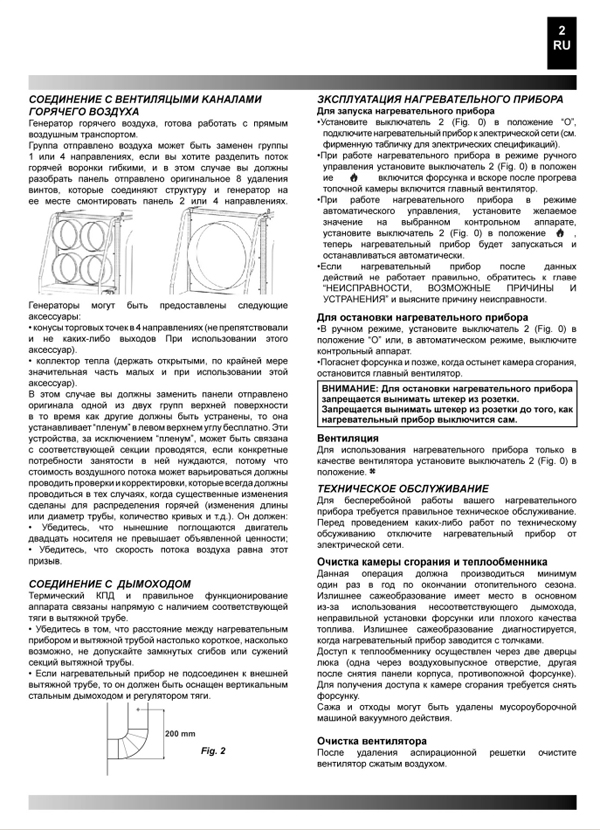

Немаловажным фактором узнаваемости бренда и удобства для покупателя является упаковка изделия и инструкция пользователя. Модели тепловых пушек, у которых упаковка и инструкция соответствуют требованиям российского законодательства в нашей стране нужно еще поискать. Обычно дистрибьюторы товара ограничиваются безграмотным переводом существующих англоязычных руководств, не утруждая себя переводом технических терминов и единиц измерения хотя бы в понятную любому русскому человеку систему единиц. Купивший такую пушку человек, вынужден будет копаться в справочниках, чтобы понять, что такое давление 3 PSI или тепловая мощность 15000 BTU/h или емкость бака 4 gal. Помимо того, что это характеризует поверхностный подход к дистрибуции товара, это также говорит об элементарном неуважении к своим же соотечественникам. Приведем, для примера, выдержку из инструкции по эксплуатации отнюдь не дешевой тепловой пушки, довольно известного в России бренда, чтобы вы сами смогли оценить ее качество (рис.5). Модель пушки и ее производителя мы называть не будем, чтобы не вгонять его в краску. Нас особенно впечатлила фраза в самом конце страницы — «Сажа и отходы могут быть удалены мусороуборочной машиной вакуумного действия». Просто шедевр, достойный пера М.М. Жванецкого!

С точки зрения продвижения товара на рынке, тем более в условиях огромной конкуренции, упаковка также играет большую роль. Если она представляет собой серую коробку из обычного картона без намека на какое-либо участие в ее изготовлении дизайнера (рис.6) - это одно. Все понимают, что использование такой дешевой упаковки направлено на экономию средств производителя и повышение его прибыли. А если коробка цветная, с четким и ясным русскому человеку (а также казаху, белорусу и др.) описанием технических характеристик изделия и его фотографией — это совсем другое дело (рис.7). Это говорит об обратном — производитель товара заинтересован в том, чтобы потенциальный покупатель заметил его товар издалека и остановил на нем свой взгляд, выделил из огромного количества однотипных коробок конкурентов, и, в итоге, приобрел именно его изделие.

Компания PASECO, производя тепловые пушки KERONA для рынков России, Казахстана и Белоруссии подходит к вопросу упаковки и составления инструкций пользователя вдумчиво и скрупулёзно. Инструкции для таких изделий не просто переводятся на русский язык техническими переводчиками, но и адаптируются под наши стандарты, так, чтобы любой человек, обучавшийся физике в рамках курса нашей средней школы, мог легко разобраться в устройстве и принципе действия тепловой пушки, совладать с ее обслуживанием и, при необходимости, даже с мелким ремонтом.

Адаптация для рынка России не заканчивается только инструкциями и упаковкой. Сама конструкция тепловых пушек KERONA пересмотрена в сторону повышения надежности, например, электрических компонентов. Ведь не секрет, что на необъятных просторах нашей страны качество электроэнергии не везде соответствует ГОСТу, что может привести к выходу из строя электрической части в самый неподходящий момент. Напомним, что тепловую пушку пользователь достает из чулана и пользуется ей, когда погода на улице, мягко скажем не жаркая, а в наших широтах это может быть и -30 и -50 градусов Цельсия. И никому не захочется в такую погоду менять, к примеру, перегоревший предохранитель, не говоря уже о более серьезном ремонте. Для лучшего понимания вышесказанного, приведем конструкцию высоковольтного трансформатора, одной из частей тепловой пушки, которая отвечает за поджиг топлива, вырабатывая электрическую искру.

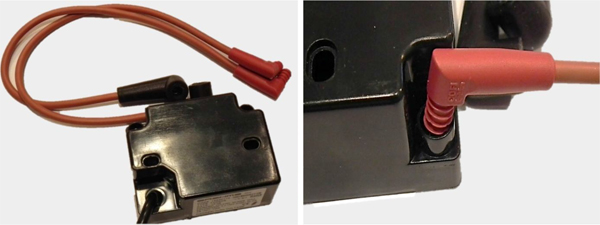

Высоковольтные провода трансформатора, показанные на фото, одной из пушек известного в России бренда, подключаются к высоковольтному выходу трансформатора через обычный, штыревой разъем (рис.8). При эксплуатации, в месте соединения из-за статического электричества будет накапливаться пыль и грязь, а также влага, и создаваться условия для электрического пробоя на корпус, так как напряжение на выходе трансформатора достигает 16 киловольт. Это чревато не только выходом из строя самого высоковольтного трансформатора, но и неприятными ощущениями для пользователя, если в этот момент он прикоснется к металлическому корпусу пушки.

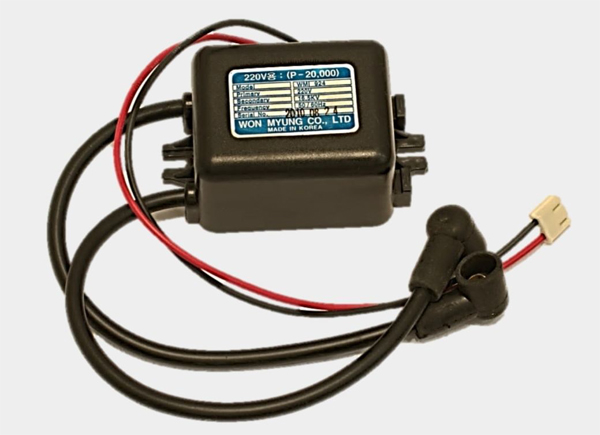

На фотографии ниже представлен высоковольтный трансформатор, использующийся в тепловых пушках KERONA (рис.9). Видно, что высоковольтные провода составляют единое целое с трансформатором (залиты эпоксидной смолой в корпусе), что предотвращает любые утечки высокого напряжения, повышает надежность и безопасность использования (удар током, при напряжении 16 киловольт, согласитесь, сомнительное удовольствие).

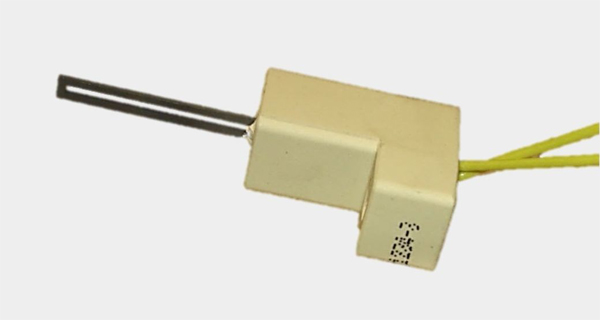

Некоторые производители тепловых пушек до сих пор используют в качестве устройства для поджига топлива в камере сгорания технически и морально устаревшее решение — свечу накала (рис.10). Свеча накала представляет собой резистивный элемент из тугоплавкого, но хрупкого материала, который раскаляется до высокой температуры при пропускании через него электрического тока и, тем самым, поджигает топливо в камере. Свеча накала нагревается до высокой температуры и остается в таком состоянии на протяжении всего времени включения тепловой пушки. Сами понимаете, что срок службы такого элемента не может быть очень большим. Свеча накала была настолько ненадежным элементом, что стала просто притчей во языцех всех сервисных мастеров, которые занимаются ремонтом тепловых пушек такой конструкции. По статистике, более половины выходов из строя тепловых пушек связаны именно с поломкой свечи накала.

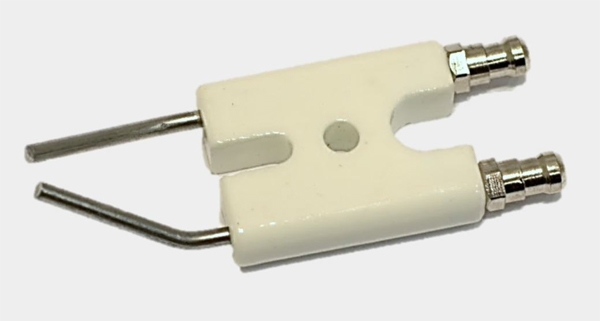

В пушках под маркой KERONA для поджига топлива в камере сгорания используется керамический искровой разрядник, который, как видно на фото ниже (рис.11), состоит из керамического корпуса и двух толстых стальных электродов, закрепленных внутри при спекании керамики. Он работает по принципу автомобильной свечи зажигания — электрическая искра, образующаяся между электродами, поджигает топливо в камере сгорания. Данный элемент практически вечен, его можно вывести из строя только сломав физически

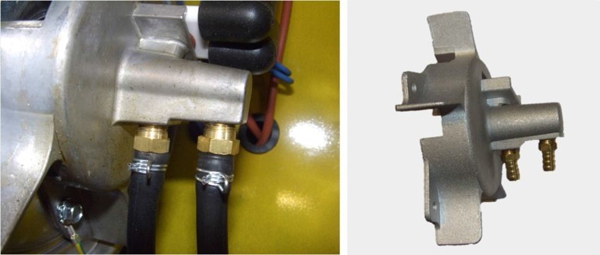

В чем недостатки литых держателей форсунок (из силумина), которые использовались ранее и используются до сих пор многими производителями?

Во-первых, так как силуминовые сплавы, из которых обычно отлиты данные детали, довольно хрупкие, при замене форсунки пользователь, вкручивая форсунку в держатель, в большинстве случаев перетягивает резьбовое соединение и срывает резьбу. При этом приходится заменять головку горелки полностью, так как держатель форсунки отлит вместе с головкой горелки и составляет с ней одно целое (рис.13). Также, возможно появление трещин в месте вкручивания форсунки, так как резьбовое соединение двух металлов без использования фум-ленты не может быть полностью герметичным и нужно прикладывать чрезмерное усилие затяжки.

Во-вторых, металлический сплав, из которого сделан держатель форсунки и вся головка горелки целиком, подвержен расширению при нагревании и сжатию при охлаждении. Вследствие этого процесса, многократно повторяющегося при эксплуатации тепловой пушки, постепенно ослабевает герметичность соединений топливопровода и воздухопровода. Это в свою очередь приводит к появлению утечек топлива и воздуха и неправильному образованию топливо-воздушной смеси.

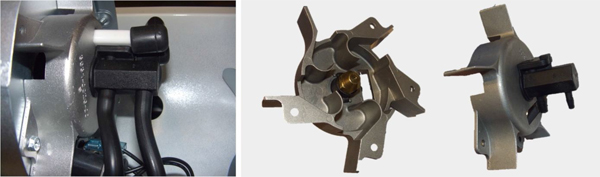

Держатель форсунки из вязкого полимерного материала, который используется в пушках KERONA, не подвержен таким температурным деформациям. Резьбовое соединение металл-полимер позволяет достичь герметичности соединения без использования фум-ленты и чрезмерного усилия затягивания форсунки. К тому же, для прочистки или замены форсунки не обязательно снимать головку горелки целиком, достаточно вынуть только сам пластиковый держатель, что упрощает техническое обслуживание изделия.

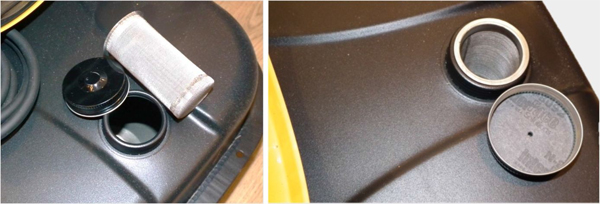

Обратимся к другим, на первый взгляд, не таким важным частям тепловой пушки. Но это только на первый взгляд. Например, попробуйте открутить такую крышку топливного бака, как показано на рисунке ниже, при температуре -30 градусов и облитую дизельным топливом (рис.14). Любой человек, проведя мысленный эксперимент, поймет, что это задача не из легких… Крышка практически гладкая, небольшой высоты и с очень мелким шагом резьбы. Рукой в толстой перчатке (а в -30 без перчаток довольно неуютно) такую крышку вряд ли удастся открутить с первого раза.

Теперь, просто сравните с тем, как к этому пустяковому, казалось бы, вопросу подошли инженеры из Южной Кореи. Массивная пластмассовая крышка (пластмасса не сжимается на морозе, как металл и легче откручивается), с ребрами для удобства обхвата. К тому же, указатель уровня топлива находится как раз там, где его хотелось бы видеть, рядом с заливной горловиной (рис.16).

Так как тепловая пушка - это, по своей сути, жидкотопливная горелка, то на нее распространяются общие принципы работы топливных горелок. Эффективность сгорания топлива и общий КПД горелки, как и тепловой пушки зависит от правильного образования топливо-воздушной смеси в камере сгорания, т.е. правильного соотношения топлива и воздуха, подаваемых в камеру. Эта смесь образуется под действием топливного насоса, подающего топливо в камеру сгорания, а его работа — от правильной настройки. На заводе-изготовителе (мы сейчас не говорим про китайских «производителей» пушек) каждая пушка проходит такую настройку насоса на специальном стенде, но в процессе работы настройки «плывут», так как давление воздуха меняется с температурой и качество топлива может варьироваться в широких пределах. При отклонении давления насоса от рекомедованных производителем пределов топливо начинает сгорать не полностью, образуется больше дыма, копоти и неприятного запаха. Инженеры компании Paseco при проектировании пушек KERONA предусмотрели и это — установили дополнительный манометр, ориентируясь на который, пользователь может легко отрегулировать давление насоса и подачу топлива (регулировочный винт находится рядом с манометром, а необходимые параметры даны в инструкции по эксплуатации) (рис.17).

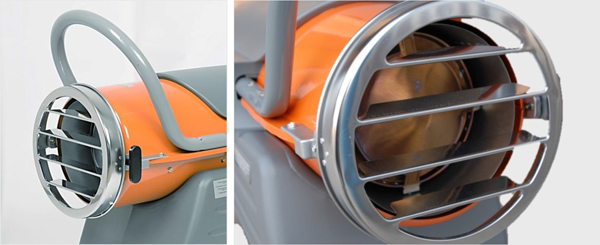

Пушки KERONA серии «Люкс» комплектуются съемной выпускной решеткой жалюзи (рис.18), позволяющей регулировать тепловой поток из выходного сопла пушки в вертикальной плоскости, например, чтобы охватить большую поверхность стены при сушке кирпичной кладки либо направить струю горячего воздуха под двигатель замерзшего грузовика. Обычно для этого пользователи прибегают к такому дедовскому методу, как подкладывание каких-либо предметов под передний или задний край пушки. Как видим это можно делать гораздо проще и изящнее.

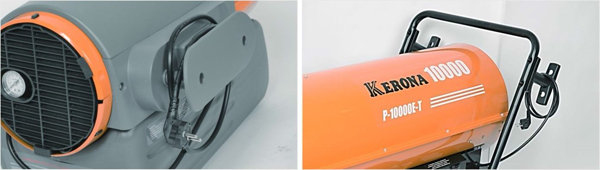

Тепловая пушка обычно используется вдали от электрической розетки 220В и, поэтому, для ее подключения почти всегда требуется дополнительный электрический кабель приличной длины. Чтобы во время хранения этот кабель не мешался у вас под ногами на пушке предусмотрены специальные кронштейны для его намотки (рис.19).

Инженеры компании PASECO, исправив все ошибки своих предшественников по производству тепловых пушек, на этом не остановились. Они запустили в производство линейку совершенно новых изделий, повторить которые или выпустить что-либо подобное не может никто в мире на протяжении уже 10 лет.

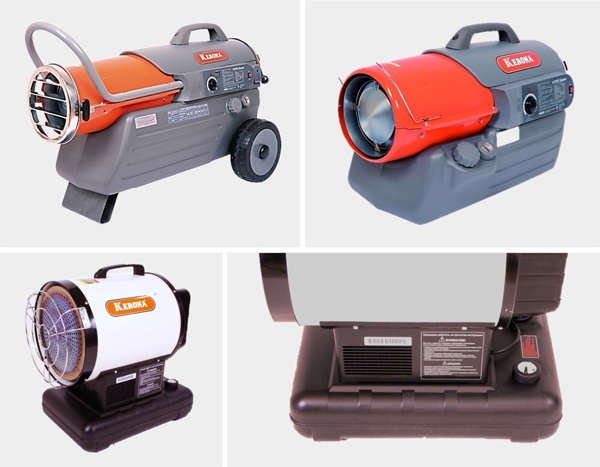

В 2003 году компания PASECO выпустила на рынок эксклюзивную линейку тепловых пушек серии «Люкс», сначала только для рынка США и Канады, а затем и для рынка других стран. Помимо современного дизайна в стиле «ХайТек», данные модели отличаются от пушек любых других производителей в мире пластиковым топливным баком! Пластиковый топливный бак - высокотехнологичная деталь, требующая от производителя наличия не только самого современного оборудования, но и поддержания высочайшего уровня культуры производства (рис.20). Пластиковый бак имеет преимущества перед металлическим баком, если мы говорим о тепловых пушках.

Во-первых, топливный бак из пластика можно сделать гораздо более интересной формы, в соответствии с задумкой дизайнера, и превратить, такую утилитарную вещь, как тепловая пушка, в стильное и современное устройство. Также, при изменении формы бака можно повысить его емкость и срок непрерывной работы пушки без дозаправки.

В-третьих, как ни пародоксально может показаться, пластиковый топливный бак долговечнее и прочнее металлического — и вот почему. Металлический топливный бак в большинстве тепловых пушек сварен из двух половинок, верхней и нижней. Как известно, металл (в отличие от пластика) при нагревании расширяется, а при охлаждении сжимается. Верхняя половинка топливногго бака нагревается при работе тепловой пушки, так как она расположена ближе к выходному соплу, а нижняя половинка, которая контактирует с холодным основанием, при этом сжимается. Разница температуры нижней и верхней половинки может достигать большого значения, особенно когда в топливном баке мало топлива, служащего своего рода температурным аккумулятором. Вследствие этого, при долгой эксплуатации возможно расхождение сварного шва посередине бака из-за многократной температурной деформации металла. Даже микроскопической трещины шва достаточно, чтобы топливный бак дал течь и стал непригодным к эксплуатации. Тепловые пушки с пластиковыми топливными баками пользуются большой популярностью у покупателей в Якутии, так как нижние значения температур в этом регионе достигают -60 градусов Цельсия и многие металлические баки не выдерживают таких суровых условий эксплуатации!

В-четвертых, металлический бак подвержен коррозии, как снаружи, при повреждении лакокрасочного покрытия, так и изнутри, где металл не защищен краской. Хлопья ржавчины отваливаясь, попадают в топливо и приводят к закупориванию топливного фильтра и топливной форсунки. Также ржавчина сокращает общий срок службы изделия.

Всех перечисленных выше недостатков лишен бак из морозостойкого пластика, специального, запатентованного состава. На сегодняшний день технологией производства тепловых пушек с пластиковыми топливными баками обладают только очень высокотехнологичные компании. Поэтому, приобретая тепловую пушку KERONA серии «Люкс» с пластиковым баком вы можете быть уверены, что это 100 % фирменное изделие. Китайские «производители» не могут повторить это изделие, а значит и изготовить подделку.

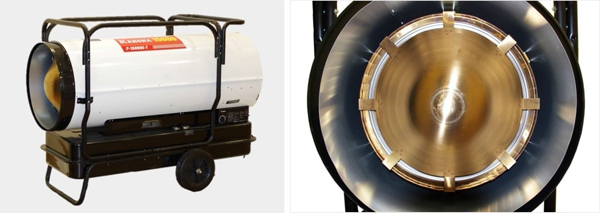

Любой производитель автомобильных двигателей гордится, если в линейке его продукции есть V-образный 12-ти цилиндровый мотор, так как именно он считается верхом технической мысли в области двигателестроения и не каждый автоконцерн способен выпускать такой агрегат! Чем мощнее мотор, тем более высокими становятся требования к каждому его узлу и технологии сборки, иначе, при такой большой удельной мощности работать изделие не будет. То же самое касается и очень мощных тепловых пушек. Компания PASECO является единственной компанией в мире, которая производит тепловые пушки прямого нагрева мощностью 150 кВт (рис.21). Другими словамии 6 таких пушек, поставленных в ряд дадут вам мощность 1 Мегаватт! Это говорит о лидерстве компании в своем классе устройств, ведь этот экземпляр как 12-ти цилиндровый автомобильный двигатель среди тепловых пушек. При такой огромной тепловой мощности, производимой тепловой пушкой KERONA Р-15000, все узлы и мезханизмы изделия должны работать идеально, иначе изделие просто разрушится.

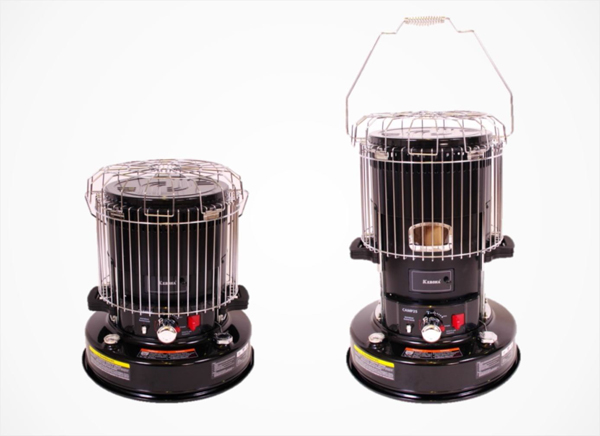

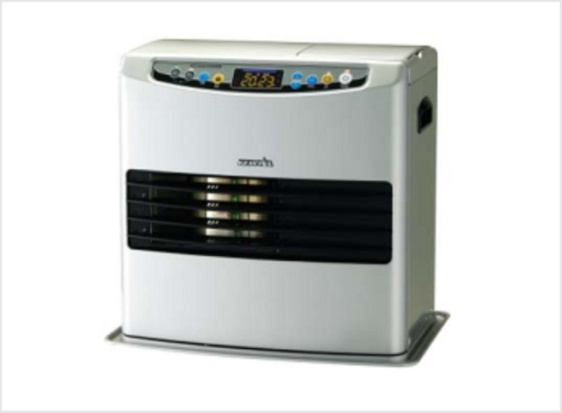

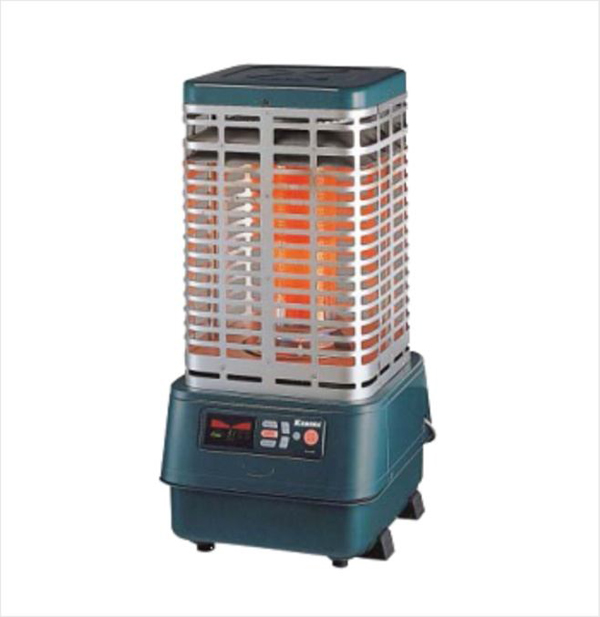

В линейке устройств компании KERONA есть и другие изделия, с выдающимися характеристиками или с приставками «единственный». Например, самый мощный в мире керосиновый обогреватель фитильного типа (рис.22), керосиновый обогреватель с голосовым управлением и возможностью программирования параметров (Рис.23), единственный в мире складной керосиновый обогреватель для кэмпингов (Рис.24). Только компания — лидер способна производить такую продукцию.

Рассмотрев основные отличия пушек KERONA от пушек других производителей, мы хотели всего лишь показать потенциальным покупателям и торгующим организациям, что прогресс и инженерная мысль не стоят на месте. То, что раньше считалось эталоном, может оказаться изделием вчерашнего дня или даже прошлого века буквально на глазах. Мы не агитируем, мы всего лишь информируем вас о том, что на сегодняшний день, по нашему мнению, находится на переднем крае технологий производства тепловых пушек. Ведь в нашей большой и холодной стране тепловая пушка — это незаменимый помощник для каждого, от автолюбителя до директора строительной компании, от фермера до водителя-дальнобойщика. Тот кто с этим не согласен, тот просто еще не испытал тепловую пушку в действии!

С уважением, Группа компаний Элекон, эксклюзивный дистрибьютор теплового оборудования KERONA на территории Российской Федерации, Республики Казахстан и Республики Беларусь.

Телефон горячей линии 8-800-500-4610 (бесплатно по РФ)
